Kompletní schéma (popis) pojistek pro Škoda Fabia 1.
Detailně rozepsané pojistky s popisem funkcí pojistek (např. topení, ovládání stahování oken atd.)

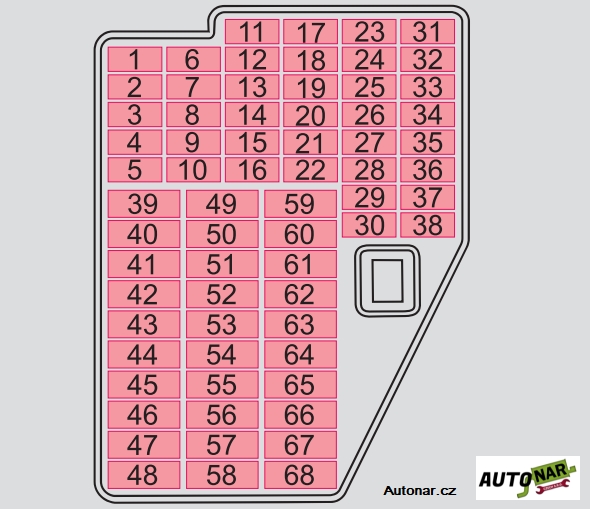

Pojistková skříň Fabia 1 v interiéru:
1 -panel přístrojů, ESP 5 A 13 -couvací světla 10 A
2 -brzdová světla 10 A 14 -řídicí jednotka motoru 10 A
3 -napájení klimatizace diagnostické svorkovnice, 5 A 15 -stírače a ostřikovače 10 A .
4 -osvětlení vnitřní, odkládací 10 A 16 -panel přístrojů 5 A schránky, zavazadlového prostoru
5 -varovná světla dveří 5 A 17 -řídicí jednotka motoru 5 A -řídicí jednotka motoru 1,2/40 kW 15 A
6 -výškové nastavení světlometů \ 5 A 18 -telefon 5 A
7 -elektronika motoru, servořízení 5 A 19 -automatická převodovka 10 A
8 -neobsazeno 20 -kontrola prasklých vláken žárovek 5 A
9 -lambda-sonda 10 A 21 -vyhřívání trysek ostřikovačů 5 A
10 -S-kontakt (86s) 5 A 22 -neobsazeno
11 -el. ovládaná a vyhřívaná zrcátka 5 A 23 -pravé dálkové světlo 10 A
12 -klapka čerstvého a recirkulovaného vzduchu, klimatizace, navigace, telefon, xenonové světlomety
13 -couvací světla 10 A 2 -brzdová světla 10 A
14 -řídicí jednotka motoru 10 A 3 -napájení klimatizace diagnostické svorkovnice, 5 A
15 -stírače a ostřikovače 10 A . 4 -osvětlení vnitřní, odkládací 10 A
16 -panel přístrojové schránky, zavazadlového prostoru 5 A
17 -řídicí jednotka motoru 5 A -řídicí jednotka motoru 1,2/40 kW 15 A 6 -výškové nastavení světlometů \ 5 A
18 -telefon 5 A 7 -elektronika motoru, servořízení 5 A
19 -automatická převodovka 10 A 8 -neobsazeno
20 -kontrola prasklých vláken žárovek 5 A 9 -lambda-sonda 10 A
21 -vyhřívání trysek ostřikovačů 5 A 10 -S-kontakt (86s) 5 A
22 -neobsazeno 11 -el. ovládaná a vyhřívaná zrcátka 5 A
23 -pravé dálkové světlo 10 A
24 -elektronika motoru 10 vzduchu, klimatizace, navigační systém, telefon, xenonové světlomety
25 - řídicí jednotka ABS/ASR 5 A 47 -neobsazeno řídicí jednotka ABS/ESP 10 A
26 -neobsazeno 48 -řídicí jednotka motoru 30 A
27 -neobsazeno 49 -centrální zamykání 15 A
28 -spínač brzdového a spojkového pedálu, elektronika motoru
29 -neobsazeno 51 -zásuvka v zavazadlovém prostoru 15 A
30 -levé dálkové světlo, kontrolka 10 A
31 -centrální zamykání víka zavazadel- 10 A
32 -zadní stírač 10 A 33 -pravá obrysová světla 5 A 55 -neobsazeno
34 -levá obrysová světla 5 A 56 -řídicí jednotka motoru 20 A
35 -zážehový motor -vstřikovací ven- 10 A 57 -tažné zařízení 25 A tily
36 -osvětlení poznávací značky 5 A 58 -el. stahování oken 25 A
37 -zadní mlhové světlo, kontrolka 5 A 59 -neobsazeno zadních mlhových světel (do 06.01) -zadní mlhové světlo, kontrolka 7,5 A zadních mlhových světel (od 07.01)
38 -el. ovládaná a vyhřívaná zrcátka 5 A 60 -varovné zařízení proti krádeži 15 A
39 -vyhřívané zadní sklo 20 A 61 -palivové čerpadlo 15 A
40 -zvuková houkačka 20 A 62 -el. ovládané střešní okno 25 A .
41 -přední stírače 20 A 63 -vyhřívané sedačky 15 A
42 -zásuvka 15 A 64 -ostřikovače světlometů 20 A
43 -centrální řídicí jednotka vozu, blokování volicí páky autom. převodovky
44 -směrová světla 15 A
45 -rádio, navigační systém \ 20 A
46 -el. stahování oken 25 A
47 -neobsazeno řídicí jednotka ABS/ESP 10 A
48 -řídicí jednotka motoru 30 A
49 -centrální zamykání 15 A
50 -pravé tlumené světlo xenonová 15 A
51 -zásuvka v zavazadlovém prostoru 15 A
52 -zážehový motor -zapalování 15 A
53 -el. stahování oken 25 A
54 -levé tlumené světlo xenonová 15 A
55 -neobsazeno
56 -řídicí jednotka motoru 20 A
57 -tažné zařízení 25 A
58 -el. stahování oken 25 A 37 –
59 -neobsazeno zadních mlhových světel (do 06.01) -zadní mlhové světlo, kontrolka 7,5
60 -varovné zařízení proti krádeži 15 A
61 -palivové čerpadlo 15 A
62 -el. ovládané střešní okno 25 A
63 -vyhřívané sedačky 15 A
64 -ostřikovače světlometů 20 A
65 -přední mlhová světla 15 A
66 -el. stahování oken 25 A
67 –neobsazeno
68 -ventilátor čerstvého vzduchu 25 A
