Kompletní schéma (popis) pojistek pro vozy Škoda Octavia 1
Detailně rozepsané pojistky s popisem funkcí pojistek (např. blinkry, stěrače, topení, ovládání oken atd.)

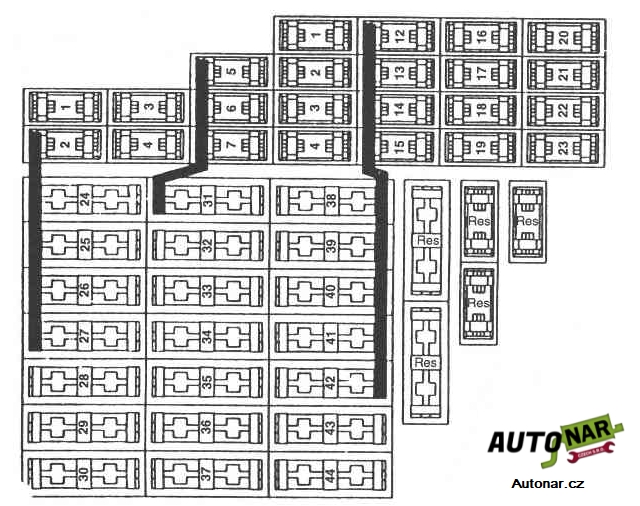

Pojistková skříň v interiéru Octavia 1:
1 --- neobsazeno
2 10 A směrové svítilny, snímač rychlosti
3 5 A osvětlení odkládací schránky
4 5 A osvětlení SPZ
5 7,5 A ovládání střechy a vyhřívání sedadel
6 5 A centrální zamykání
7 10 A zpětné světlomety
8 5 A telefon
9 5 A ABS
10 10 A řídící jednotka
11 5 A panel přístrojů
12 7,5 A napájení diagnostiky, telefon
13 10 A brzdová světla
14 10 A vnitřní osvětlení
15 5 A panel přístrojů, automatická převodovka
16 5 A elektromagnetická spojka klimatizace
17 --- neobsazeno
18 10 A pravé dálkové světlo
19 10 A levé dálkové světlo
20 10 A pravé tlumené světlo, seřizování sklonu světlometů
21 10 A levé tlumené světlo
22 5 A parkovací světla pravá
23 5 A parkovací světla levá
24 20 A stěrače, ostřikovače přední
25 25 A motor topení, klimatizace
26 25 A vyhřívané okno, vyhřívaná zrcátka
27 10 A zadní stěrač
28 15 A palivové čerpadlo
29 15 A ( 10 A ) řídící jednotka motoru
30 20 A střešní okno
31 20 A automatická převodovka
32 10 A ( 15 A ) řízení motoru
33 20 A ostřikovač světlometů
34 10 A řízeí motoru
35 30 A zásuvka přívěsu, zásuvka v zavazadlovém prostoru
36 15 A světla do mlhy
37 10 A S-kontakt
38 10 A světlo a kufru, otvírání víčka nádrže
39 15 A varovná světla
40 20 A houkačka
41 15 A zapalovač
42 15 A rádio
43 10 A řízení motoru
44 15 A vyhřívání sedaček
RES -- Pozice pro rezervní (náhradní) pojistky
Barevné značení pojistek podle hodnot Ampér:
5 A světle hnědá
7,5 A hnědá
10 A červená
15 A modrá
20 A žlutá
25 A bílá
30 A zelená
