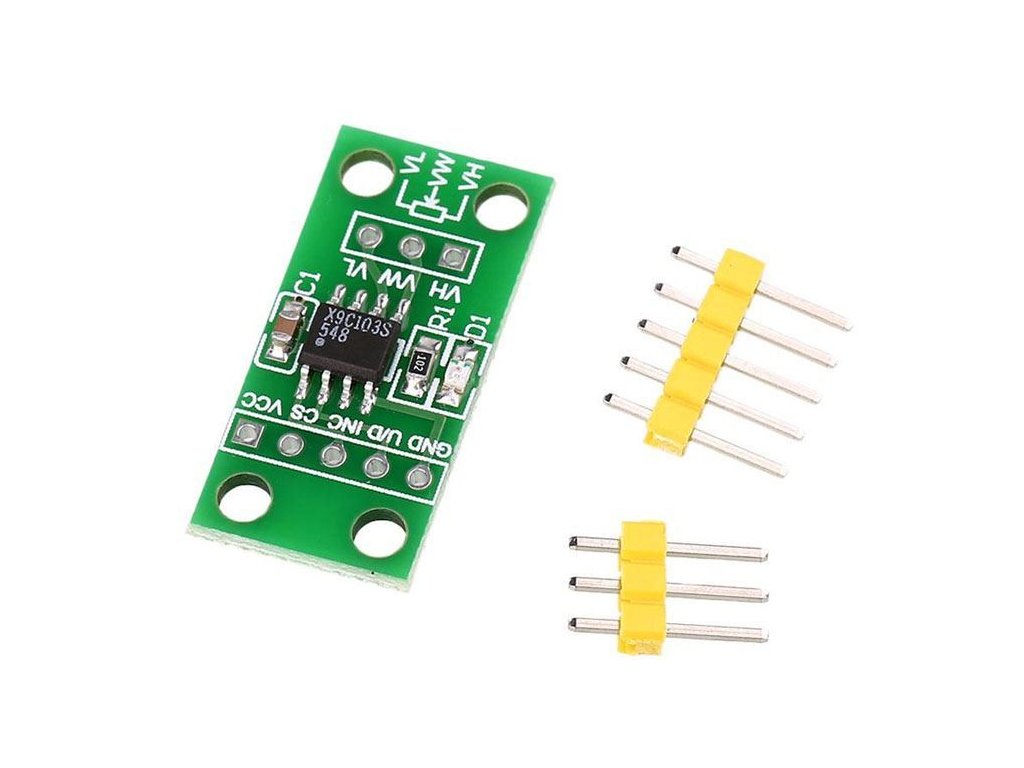

Digitální potenciometr 10kohm, modul s X9C103S
Kód: HD-M496Detailní popis produktu
Digitální potenciometr pro mikrokontroléry**Specifikace:**
IO X9C103S
Odpor: 10 kohm
Provozní napětí: 5V
Maximální aktivní proud: 3 mA
Maximální proud stand-by: 0.5 mA
Maximální napětína potenciometru: od -5 do 5 V
100 nastavitelných poloh
**Zapojení**
Pro úspěšné propojení digitálního potenciometru a Arduino desky propojíme celkem 5 vodičů.
Připojíme GND na zem Arduina, U/D na pin D5, INC na pin D4, CS na pin D3 a VCC na +5V Arduina.
Dokumentace: https://www.hadex.cz/spec/m496.pdf
