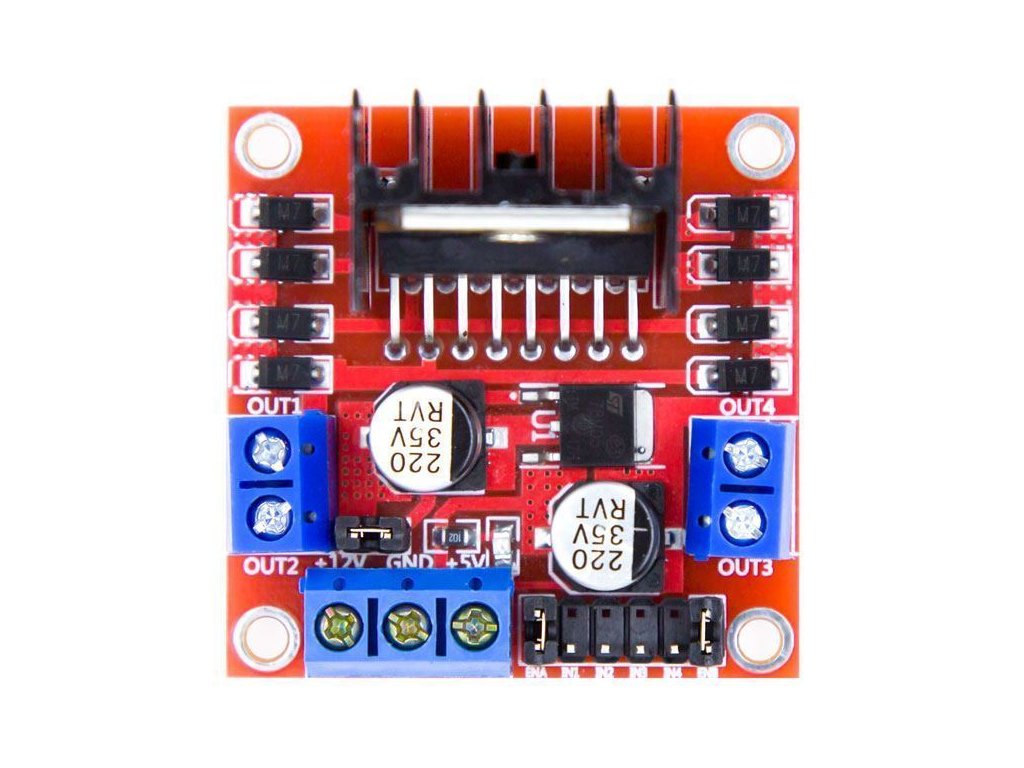

Driver, řadič pro krokový motor, modul s L298N

Detailní popis produktu

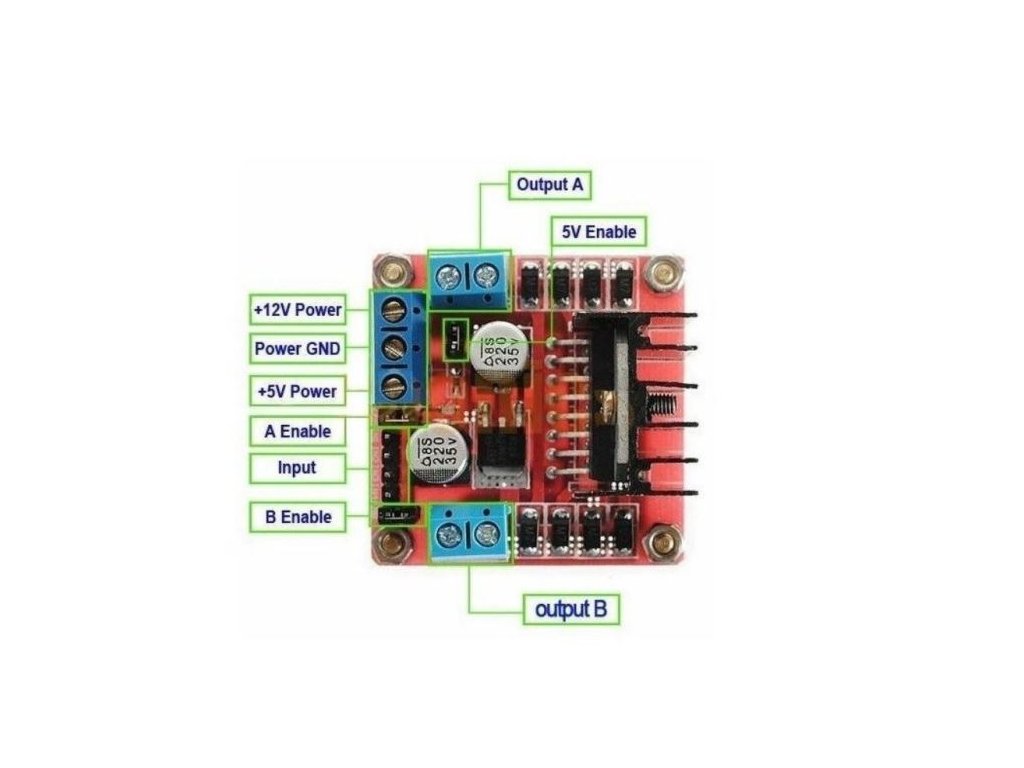

H-můstek pro krokové 4-fázové motorky s napájením 5V. <BR/><BR/>**Specifikace:** <BR/>Typ: Double H bridge driver L298N<BR/>Logické napětí: 5V<BR/>Napětí pro motor(y): 5V-35V<BR/>Proud logiky: do 36mA<BR/>Proud na kanál:2A(MAX)<BR/>Max. výkon: 25W<BR/>Rozměry: 43x43x27 mm<BR/><BR/>**Zapojení:**<BR/>IN1, IN2 - řízení motoru 1<BR/>IN3, IN4 - řízení motoru 2<BR/>ENABLE A - aktivace motor 1 (není-li využito nechat propojku na DPS)<BR/>ENABLE B- aktivace pro motor 2 (není-li využito nechat propojku na DPS)<BR/>OUT1, OUT2 - zapojení motor 1<BR/>OUT3, OUT4 - zapojení motor 2<BR/>+12V - silové napájení obou motorů<BR/>+5 V - napájení logiky modulu<BR/>GND -zem<BR/>



Dokumentace: https://www.hadex.cz/spec/m514.pdf
