Kloub AK 270 + Soft Dock, distanční vložky 35 / 40 / 45 mm, 2700 kg / 50 mm, AL-KO

Detailní popis produktu

Přípojný kloub AL-KO AK 270 nahrazuje starší typ AK 300. Je určený pro montáž na nájezdové brzdy do 2700 kg s průměrem tažné trubky 50 mm a vrtáním pro horizontálně umístěné upevňovací šrouby. Kloub se běžně upevňuje dvěma horizontálně umístěnými šrouby (nejsou součástí dodávky) Je možné je objednat zvlášť pod položkou 9AM12X75 V zadní části kloubu je otvor pro vertikálně umístěný šroub, který umožňuje použít kloub i na nájezdových brzdách s upevňovacími šrouby umístěnými do kříže.
Maximální povolené svislé zatížení kloubu je 120 kg a je určen pro přívěsy vybavené nájezdovou brzdou do nejvyšší povolené / technicky přípustné hmotnosti přívěsu 2700 kg.
Kloub je vybaven indikátorem správného připojení. U odpojeného nebo špatně připojeného kloubu je zelený plastový indikátor zapadlý do kovového lůžka na hlavě kloubu a není vidět. Zároveň je jasně viditelný červený proužek na zadní straně rukojeti. Při správném připojení se vysune indikátor z kovového lůžka nahoru a zůstane ve vysunuté poloze tak, že je zřetelně viditelný. Při tom se páka sklopí do zavřené polohy a červený proužek na její zadní straně se skryje.
Na pravé boční straně kloubu najdete indikátor míry opotřebení. Po připojení vleku lze rychle posoudit míru opotřebení kloubového spojení a s tím spojená rizika. Indikátor míry opotřebení je rozdělen na dvě části - jedna je označena znaménkem "+" a jedna "-". Po připojení neopotřebeného kloubu na neopotřebenou kouli se jezdec indikátoru nachází v poli se znaménkem "+". Postupným opotřebováváním dosedacích ploch kloubu dochází k postupnému přesouvání ukazatele indikátoru. Pokud je po připojení kloubu na tažnou kouli ukazatel indikátoru v poli se znaménkem "-", je nutné vyměnit kloub za nový. Pozor! Pokud máte na vozidle nadměrně opotřebenou tažnou kouli, nebude se ukazatel nacházezt v poli "+" ani po připojení nové tažné spojky a existuje reálné riziko rozpojení spoje během jízdy! Kouli ISO50 je potřeba přemeřit, dle četnosti požívání měrkou, položka: 8SSK01 a pokud je opotřebená pod stanovenou mez, vyměnit ji za novou.
Oproti staršímu typu AK 300 je tento kloub rovněž vybaven rukojetí z měkčeného plastu s protiskluzovou ochranou. Na rukojeti se nově také nachází stiskací pojistka zabraňující samovolnému nebo nechtěnému otevření kloubu. Rozteč bočních montážních otvorů je 47-54 mm. Rozteč otvorů pro montáž 1x vertikálním a 1x horizontálním šroubem je 40 mm.

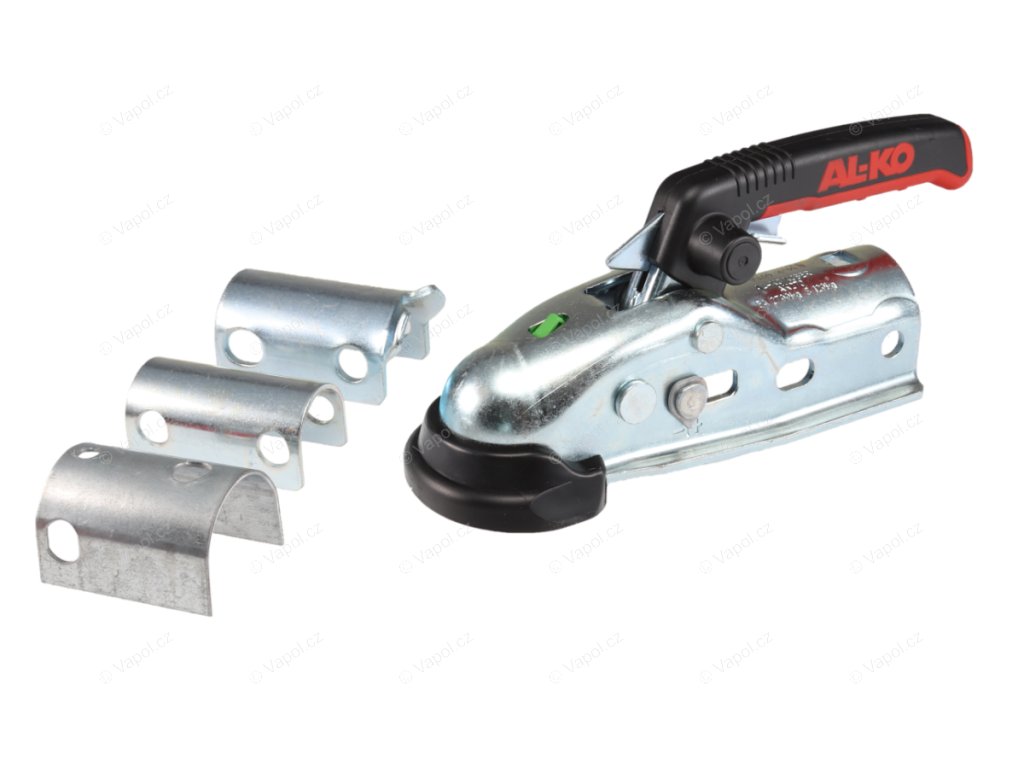

Dodáváno s gumovou krytkou Soft Dock pro ochranu tažného vozidla před poškrábáním při drobných kolizích během manipulace s přívěsem a třemi distančími vložkami pro montáž na tažné trubky o průměru 35, 40 nebo 45 mm. Rozteč bočních montážních otvorů je 47-54 mm. Rozteč otvorů pro montáž 1x vertikálním a 1x horizontálním šroubem je 40 mm.
