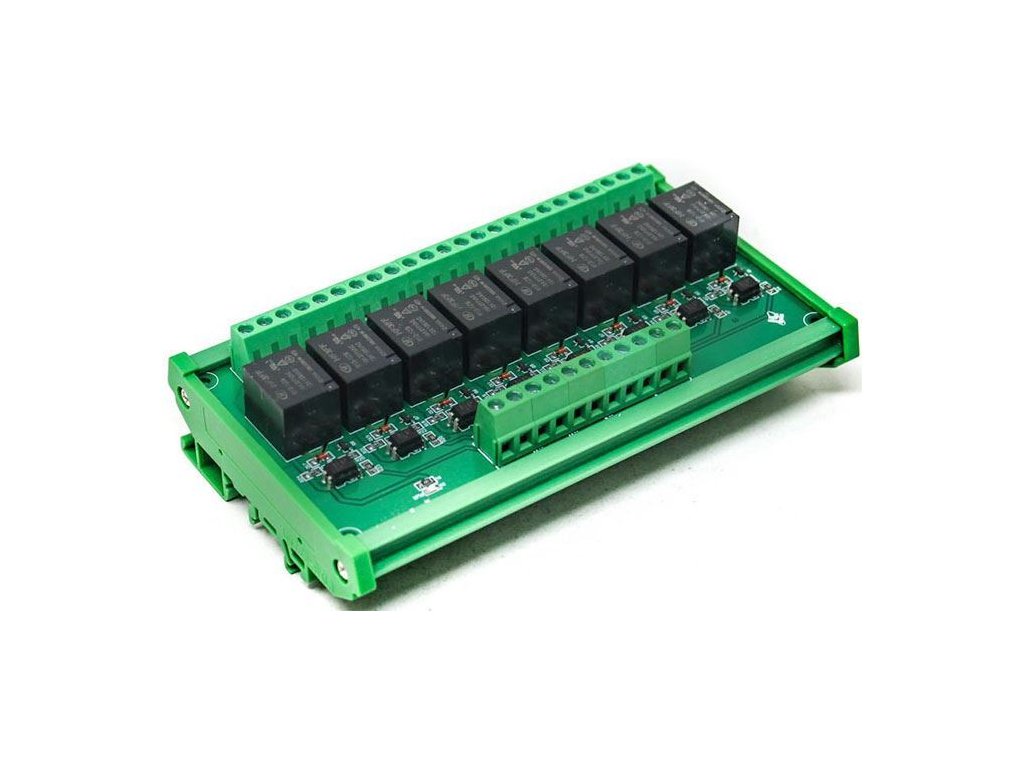

Modul relé 8x High Low spoušť. napáj. 12V, kontakt 230V/10A, na DIN

Detailní popis produktu

Modul 8x relé s napájecím napětím 12V a spouštěný volitelně vysokou nebo nízkou úrovní signálu. <BR/>**Specifikace:** <BR/>Typ relé: JQC-3FF<BR/>Kontakt relé: 250VAC/10A <BR/>Spouštění: Low nebo High (12mA) volitelné propojkou<BR/>Opticky odděleno<BR/>Pracovní napětí: 12V<BR/>Pracovní proud: max.80mA/kanál <BR/>Klidový proud: 10mA<BR/>Rozměry: 147x85x43mm <BR/><BR/>**Popis kontaktů:** <BR/>**VCC** Kladný pól napájecího zdroje (+) 12V DC <BR/>**GND** Záporný pól napájecího zdroje (-) 12V DC <BR/>**S/S** Volba spínací logiky, po propojení S/S a GND se na vstup IN přivádí log. 1 (3–12V<BR/>DC), po propojení S/S a VCC se na IN přivádí log. 0(GND). Na tento kontakt je možno<BR/>připojit kladný nebo záporný pól zdroje signálu (druhého zdroje) a vytvořit tak<BR/>galvanické oddělení mezi napájecím zdrojem, výstupem a vstupním signálem. <BR/>**IN1 ažIN8:** Vstupní signál. Je-li na kontakt S/S přivedeno kladné napětí, je vstupní signál<BR/>aktivní při log. 0. Je-li na kontakt S/S propojen s GND, je vstupní signál aktivní při log. 1. <BR/>**2** Spínacíkontakt relé (NO)<BR/>**3** Společná svorka relé (COM)<BR/>**4** Rozpínací kontakt relé (NC)
