Modul relé 8x High Low spoušť. napáj. 24V, kontakt 230V/10A, na DIN

Detailní popis produktu

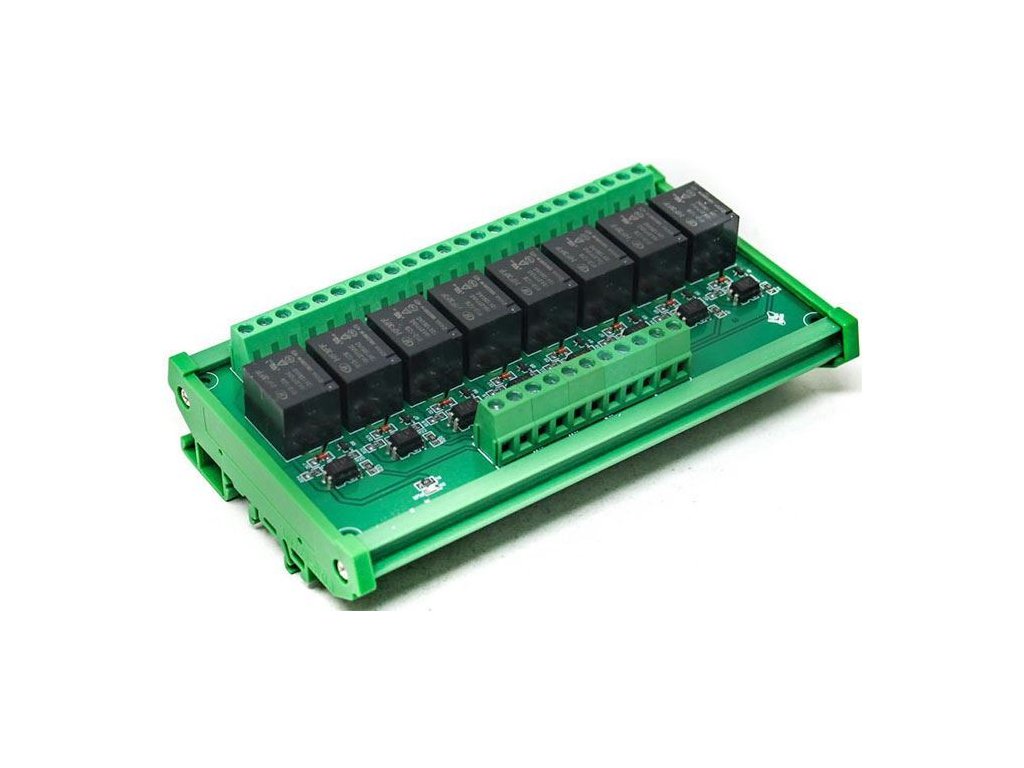

Modul relé 8x High Low spoušť. napáj. 24V, kontakt 230V/10A, na DIN Modul 8x relé s napájecím napětím 24V a spouštěný volitelně vysokou nebo nízkou úrovní signálu.
**Specifikace:**
Typ relé: Hongfa HF3FF
Kontakt relé: 250VAC/10A
Spouštění: Low nebo High (12mA)volitelné propojkou
Opticky odděleno
Pracovní napětí: 24V
Pracovní proud: max.50mA/kanál
Klidový proud: 10mA

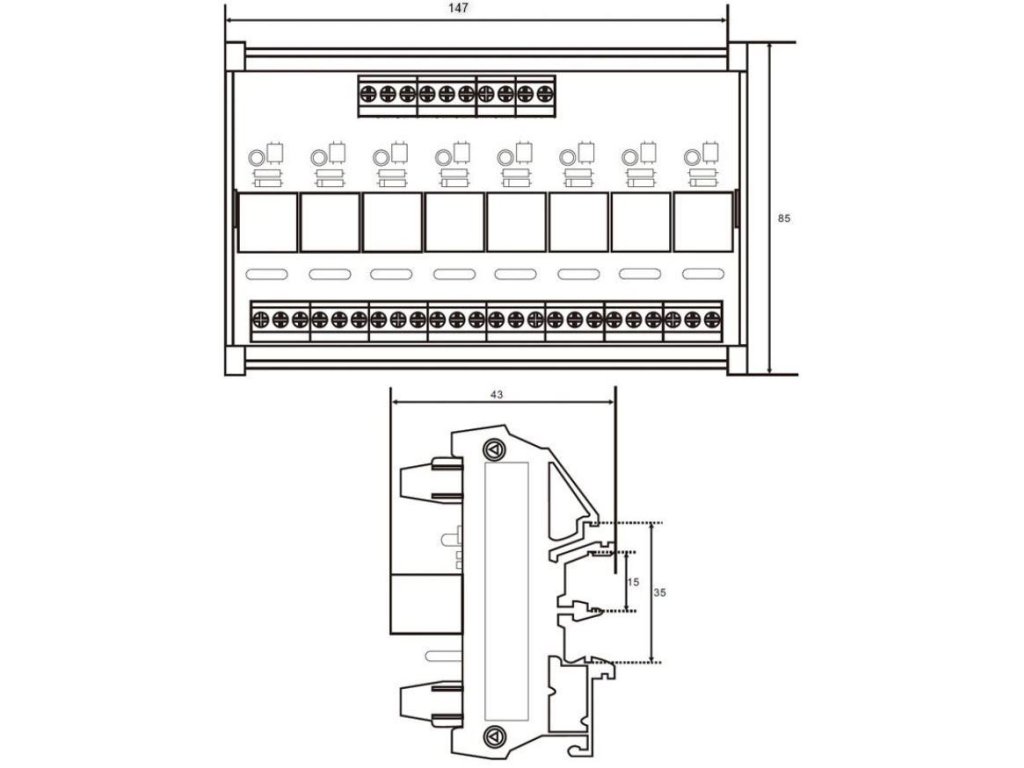

Rozměry: 147x85x43mm

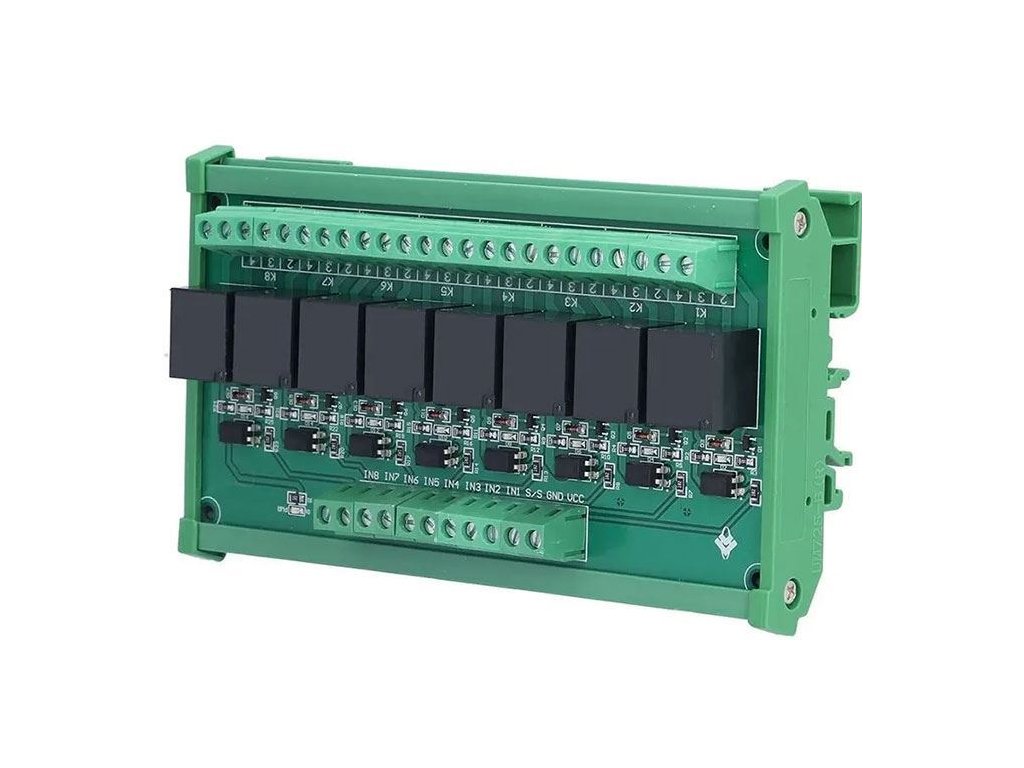

**Popis kontaktů:**
**VCC** Kladný pól napájecího zdroje (+) 24V DC
**GND** Záporný pól napájecího zdroje (-) 24V DC
**S/S** Volba spínací logiky, po propojení S/S a GND se na vstup IN přivádí log. 1 (3–24V
DC), po propojení S/S a VCC se na IN přivádí log. 0 (GND). Na tento kontakt je možno
připojit kladný nebo záporný pól zdroje signálu (druhého zdroje) a vytvořit tak
galvanické oddělení mezi napájecím zdrojem, výstupem a vstupním signálem.
**IN1 až IN8:** Vstupní signál. Je-li na kontakt S/S přivedeno kladné napětí, je vstupní signál
aktivní při log. 0. Je-li na kontakt S/S propojen s GND, je vstupní signál aktivní při log. 1.
**2** Spínací kontakt relé (NO)
**3** Společná svorka relé (COM)
**4** Rozpínací kontakt relé (NC)
