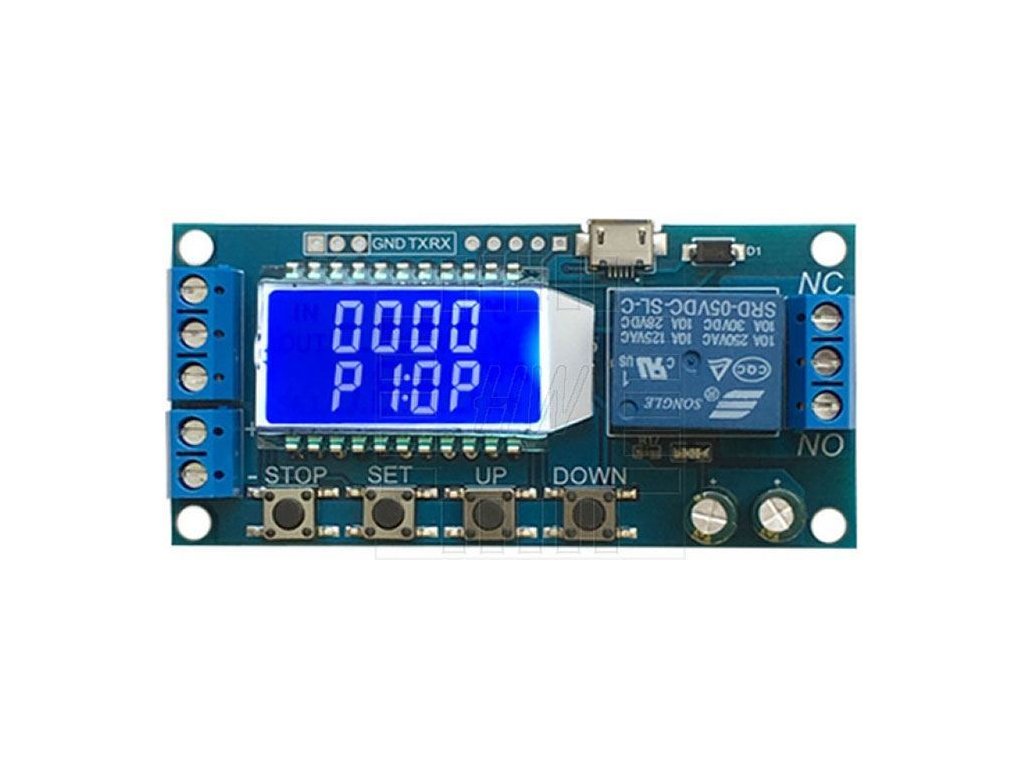

Multifunkční časový spínač 0,01s-999min, modul XY-LJ02

Detailní popis produktu

Přesný programovatelný časový spínač s možností nastavení času sepnutí od 0.01s až po 9999 minut ve čtyřech časových pásmech (0.01s/0.1s/1s/1min.) a sedmi režimy časování včetně nastavení počtu cyklů.<BR/>Parametry lze nastavovat i přes UART rozhraní. Spouštění se provádí přivedením napěťového potenciálu na svorky HIG (3~24V) nebo LOW (0 ~ 0.2V). Nastavení je uchováno i po vypnutí napájení. <BR/>Relé má přepínací kontakt dimenzovaný pro zátěž 10A 275V AC, případně 10A 30V DC. Jejich činnost je opticky signalizovaná LED a nápisem OUT na LCD. <BR/>Součástí balení jsou i čtyři plastové distanční podpěrypro snadné přichycení. <BR/>Časovač lze napájet napětím 6 ~30V DC nebo přes micro USB konektor. <BR/><BR/>**Specifikace:** <BR/>Napájení: 5 ~ 30V DC<BR/>Spotřeba: klidová 15mA (podsvícený LCD), relé sepnuté 50mA, při 12V DC<BR/>Minimální spotřeba: 10mA (vypnutý LCD), 12V DC<BR/>Zatížení releového kontaktu: 275V AC 10A, 30V DC 10A <BR/>Druh kontaktu relé: přepínací<BR/>Časování: 0.01s ~ 9999 minut<BR/>Počet cyklů: 1 ~ 9999, nekonečno (----)<BR/>Spouštění L: 0 ~ 0.2V<BR/>Spouštění H: 3 ~24V<BR/>Počet režimů: 7<BR/>Počet nezávislých časovačů: 1<BR/>Pracovní teplota: -40° ~ 85°C<BR/>Barva zobrazovače: LCD bílá<BR/>Podsvícení: modré<BR/>Rozměry: 80x 38 mm <BR/><BR/>**Popis tlačítek:** <BR/>STOP : zastavuje časování a při nastavování (SET) mění časové rozsahy<BR/>SET : nastavení režimu časovače (2s), zobrazen nápis SET. Uložení hodnot držet 2s<BR/>UP : přidávání hodnoty<BR/>DOWN : snížení hodnoty<BR/><BR/>**Popis svorkovnice:** <BR/>+ : napájecí napětí (5~30V DC)<BR/>- : nulový potenciál napájení (0V)<BR/>HIG : spouštění časovače kladným napětím<BR/>LOW : spouštění časovače nulovým potenciálem<BR/>GND : nulový potenciál 0V<BR/>NO : releový kontakt v klidu otevřen<BR/>NC : releový kontakt v klidu uzavřen<BR/>**Režimy časovače:** <BR/>Px – režim<BR/>OP – zapnuto ON<BR/>CL – vypnuto OFF<BR/>LP – počet cyklů (---- stále opakovat)<BR/>P1 – po spuštění časovač odčasuje hodnotu OP xxxx ON. Opětovným přivedení trigeru se opět spustí<BR/>P2 – jako P1 s tím, že pokud přijde triger během časování OP, tak se obnový čas OP, restart P3 – jako P1 s tím, že pokud přijde triger během časování OP, tak se vypne relé<BR/>P4 – triger spustí zpoždění CL a po doběhnutí zapne relé a odpočítává dobu OP <BR/>P5 – režim smyčky, OP xxxx doba ON, CL xxxx doba OFF, LP xxxx počet cyklů<BR/>P6 – po zapnutí napájení provede nastavený cyklus<BR/>P7 – jednoduchý časovač s nastavením pouze OP xxxx doba ON<BR/>**Časový rozsah:** <BR/>XXXX – 0~ 9999 s<BR/>XXX.X – 0.1 ~ 999.9 s<BR/>XX.XX – 0.01 ~ 99.99 s<BR/>X.X.X.X – 0 ~ 9999 minut<BR/>(rozsah se mění tlačítkem STOP)
