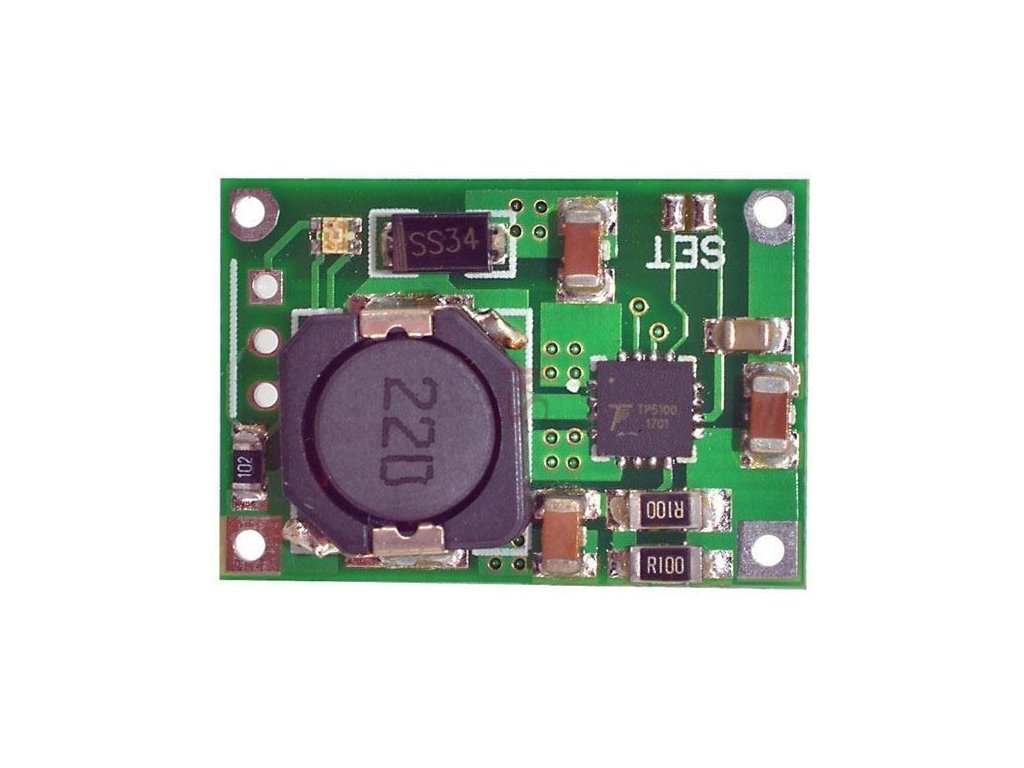

Nabíječka 1-2 Li-Ion článků 2A s ochranou, modul s IO TP5100

Detailní popis produktu

Nabíječka je určena pro nabíjení 1-2 lithiových článků s napětím 3,6V konstantním proudem 2A až do napětí 4,2 (8,4)V, které poté udržuje na pólech článku.

**Funkce:**

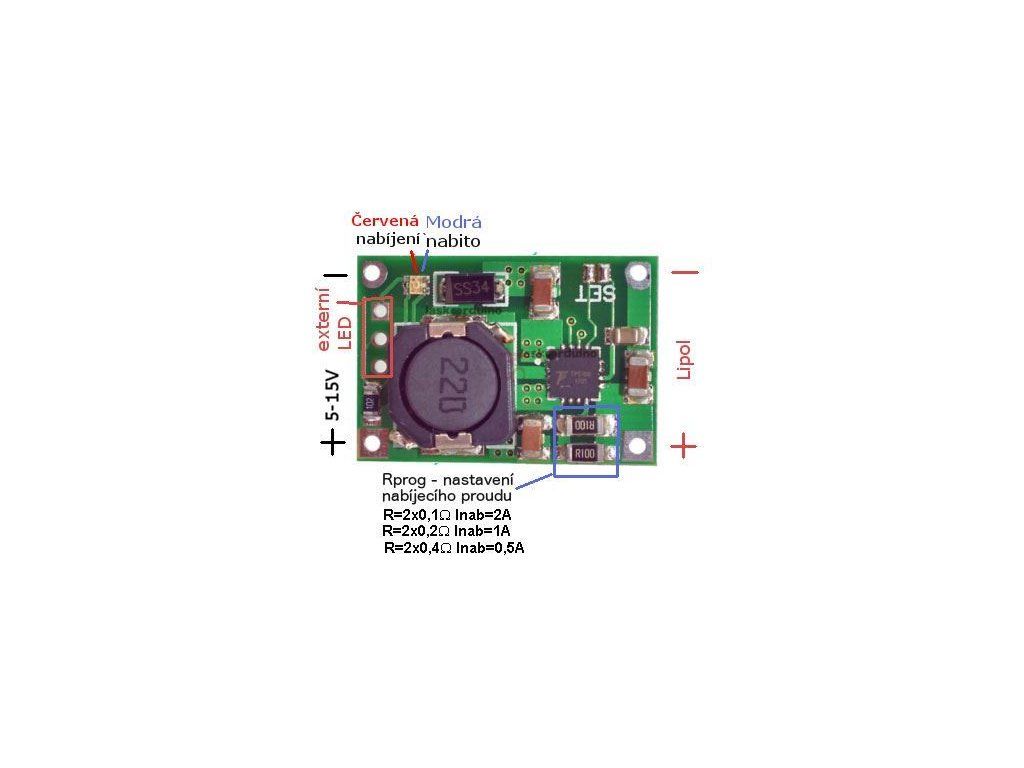

- nabíjení konstantním proudem. Změnou odporu Rprog-viz. obrázek v příloze lze nabíjecí proud měnit v rozsahu 0,5A-2A
- ukončení nabíjení po dosažení svorkového napětí článku 4,2V. Při použití 2 článků v serii 8,4V. V tomto případě je nutno propojit pájecí plošky SET.
- rekondiční nabíjení proudem 100mA v případě, že úroveň svorkového napětí článku je <2,9V. Po dosažení tohoto napětí modul nabíjí jmenovitým proudem 0,5-2A až do dosažení svorkového napětí 4,2V
- optická kontrola stavu nabití. Červená LED signalizuje nabíjení, modrá LED ukončení nabíjení
- bez nadproudové a zkratové ochrany
- volba 1 nebo dvou článkůcínovou propojkou u nápisu SET
-možnost připojení externí signalizační LED -bi color, společná anoda
**Technické parametry:**
IO TP5100, metoda nabíjení: CC/CV
vstupní napětí: 5-15V
nabíjecíproud 2A (změnou odporu lze nastavit 0,1A-2A)
konec nabíjení: 4,2V
rekondiční nabíjení při <2,9V
rozměry 17x25mm/2g

**Upozornění:**
Použijte zapojení na třetím obrázku. Popisy na plošném spoji jsou špatně.



Dokumentace: https://www.hadex.cz/spec/m401b.pdf
