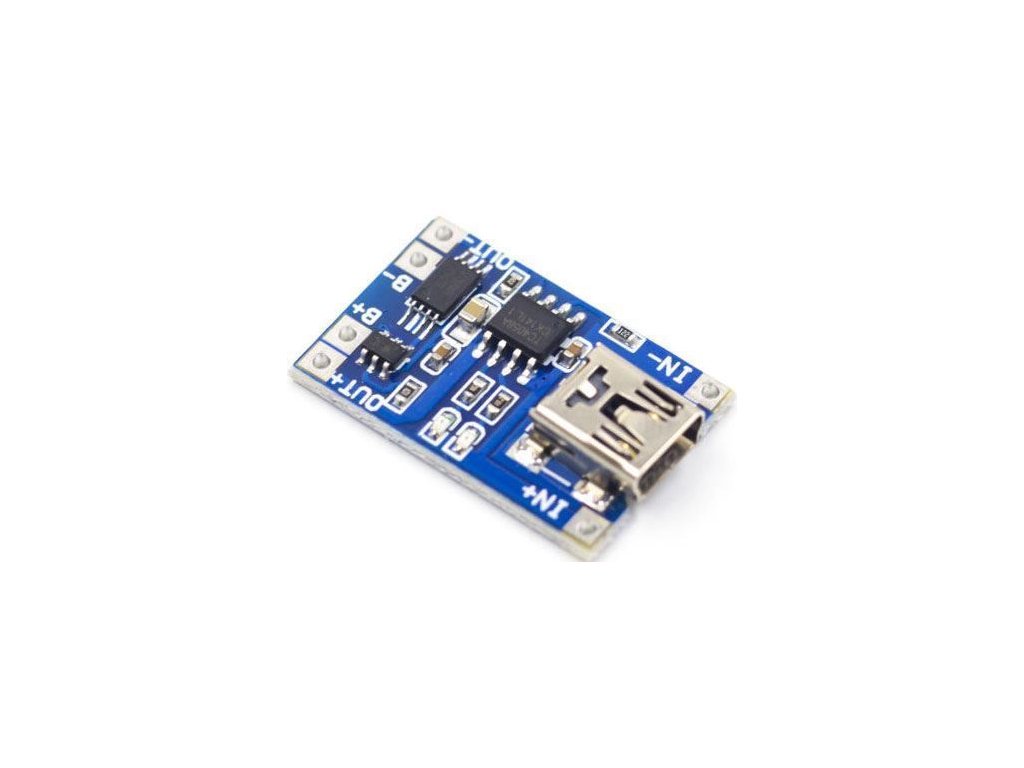

Nabíječka Li-Ion článku 1A s ochranou, modul s IO TP4056 (mini USB)

Detailní popis produktu

Nabíječka je určena pro nabíjení 1-2 lithiových článků s napětím 3,6V konstantním proudem 1A až do napětí 4,2V, které poté udržuje na pólech článku.

**Funkce:**
- nabíjení konstantním proudem. Změnou odporu Rprog-viz. Datasheet lze proud měnit v rozsahu 130mA-1A
- ukončení nabíjení po dosažení svorkového napětí článku 4,2V
- rekondiční nabíjení proudem 130mA v případě, že úroveň svorkového napětí článku je <2,9V. Po dosažení tohoto napětí modul nabíjí jmenovitým proudem až do 1A
- optická kontrola stavu nabití. Červená LED signalizuje nabíjení, modrá LED ukončení nabíjení
- ochrana proti nadměrnému vybití. Při vybíjení odpojí článek od spotřebiče při svorkovém napětí <2,4V a opět jej připojí při dosažení Ubat>3V. Nabíjení takto vybitého článku je možné
- nadproudová a zkratová ochrana při vybíjecím proudu >3A

**Technické parametry:**
IO TP0456 + DW01A, MOSFET FS8205A
metoda nabíjení: CC/CV
vstupní napětí: 4,5-6V
vstupní konektor: mini USB
nabíjecí proud 1A (změnou odporu lze nastavit 130mA-1A)
konec nabíjení: 4,2V
rekondiční nabíjení při <2,9V
ochrana proti nadměrnému vybití, nadměrnému proudu a zkratu
rozměry 17x28mm/1,6g

**Připojení:**
Pro napájení modulu použijte USB Micro konektor nebo kontakty ”IN+” a ”IN-”
LiPol baterii připojte ke kontaktům ”B+” A ”B-”
Napětí na kontaktech ”OUT+” a ”OUT-” použijte pro napájení vašeho Arduino projektu



Dokumentace: https://www.hadex.cz/spec/m401c.pdf
