Detailní popis produktu

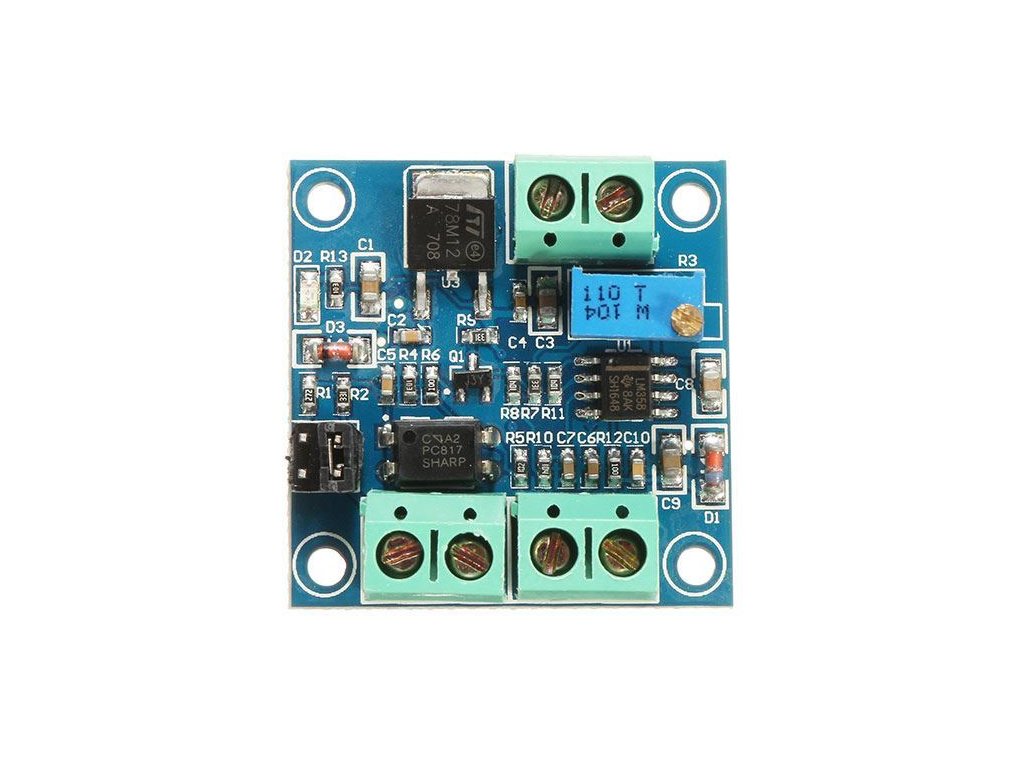

Převodník PWM/0-10V, modul Modul LC-LM358-PWM2V pro Arduino, Rozsah úrovně vstupního PWM lze nastavit trimrem.Rozsah konverze: 0% -100% PWM až 0-10V DC
Přípustná chyba: 5%
Frekvenční rozsah vstupu signálu PWM: 1 kHz - 3 kHz;
Napětí vstupu PWM signálu možno nastavit Jumperem (viz obrázek)
A: 4-5 až 10V (obr. 3 - 5V)
B: 12 až 24V (obr. 3 - 24V)
**Popis pinů**
VCC: napájecí napětí 12-30V
GND: zem
PWM: vstupní PWM signál pozitivní
GND: vstupní PWM signál zem
VOUT: Výstupní napětí: 0-10V
GND: výstupní zem
