Detailní popis produktu

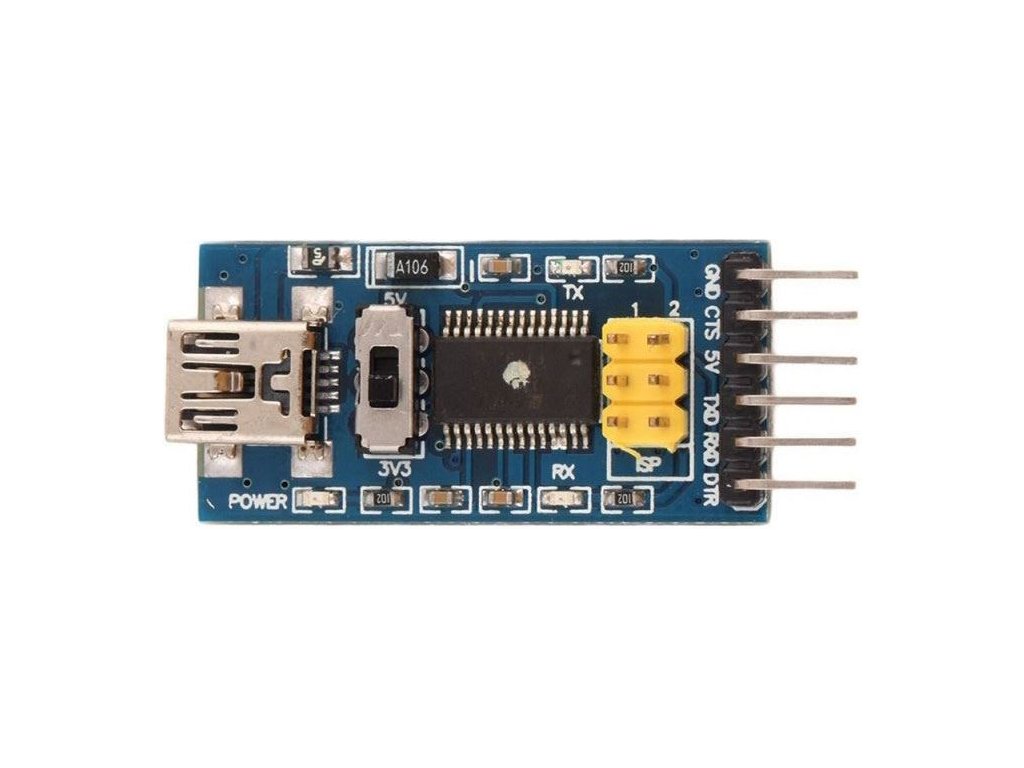

Modul převádí komunikaci z USB do serial formy, která umožňuje programování čipů přes UART (RX a TX piny). Na čipu který programujete, musí však být nainstalován bootloader, aby čip dokázal zpracovatdata. Bootloader je program, který mimo jiné dokáže zpracovávat právě programování přes piny RX a TX a spouští se pokaždé když připojíte čip ke zdroji.Všechny vývojové desky jej mají již zabudovaný(i PRO mini) a na naší stránce je dostupný i samotný čip ATMega328P-PU.
Na modulu je přepínač, pomocí kterého lze ladit programování 3.3V (PRO Mini) nebo 5V (ATMega238, ATtiny85).
**Definice pinů:**
MODUL –> ČIP
DTR –> RESET/DTR (někdy je třeba připojit i kapacitor, podle toho, co programujete)
TXD –> RX
RXD –> TX
5V -> VCC
CTS (clear to send) -> patří do standardu FT232, není nutné jejvyužít při programování jiných vývojových desek.
GND –> GND
Dokumentace: https://www.hadex.cz/spec/m435f.pdf
